ICS29.0325.20
K15
備案號： 28749—2010

中華人民共和國機械行業標準

JB/T10944—2010

電氣絕緣用玻璃纖維增強擠拉型材
–––––––––復合絕緣子芯棒
Glass fibre reinforced pultruded profiles for electrical purposes
––Core for composite insulator

2010-02-11 發布 2010-07-01實施

中華人民共和國工業和信息化部 發布

目次

前言………………………………………………………………………………………………………Ⅲ
1范圍………………………………………………………………………………………………………1
2規范性引用文件…………………………………………………………………………………………1
3術語和定義………………………………………………………………………………………………1
4要求………………………………………………………………………………………………………1
4.1外觀……………………………………………………………………………………………………2
4.2尺寸……………………………………………………………………………………………………2
4.3性能要求………………………………………………………………………………………………2
5檢測方法…………………………………………………………………………………………………2
5.1外觀……………………………………………………………………………………………………2
5.2密度…………………………………………………………………………………………………2
5.3吸水率………………………………………………………………………………………………2
5.4巴氏硬度……………………………………………………………………………………………2
5.5拉伸強度及拉伸模量………………………………………………………………………………2
5.6彎曲強度及彎曲模量………………………………………………………………………………2
5.7壓縮強度……………………………………………………………………………………………2
5.8剪切強度……………………………………………………………………………………………3
5.9絕緣電阻……………………………………………………………………………………………3
5.10平行層向擊穿電壓…………………………………………………………………………………3
5.11燃燒性………………………………………………………………………………………………3
5.12線膨脹系數…………………………………………………………………………………………3
5.13滲透試驗……………………………………………………………………………………………3
5.14水擴散試驗…………………………………………………………………………………………3
6檢驗規則………………………………………………………………………………………………3
7標志、包裝、運輸和貯存……………………………………………………………………………3
圖1 玻璃容器裝置示意圖………………………………………………………………………………4
圖2 電極示意圖…………………………………………………………………………………………4
表1 性能要求……………………………………………………………………………………………2

電氣絕緣用玻璃纖維增強擠拉型材––––––復合絕緣子芯棒

1 范圍
        本標準規定了電氣絕緣用玻璃纖維增強擠拉型材–––––––復合絕緣子芯棒的產品要求、試驗方法、檢驗、包裝、標志、貯存和運輸。
        本標準適用于電氣絕緣用玻璃纖維增強擠拉型材–––––––復合絕緣子芯棒。

2   規范性引用文件
        下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括錯誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

        GB/T 1033.1—2008 塑料非泡沫塑料密度的測定第1部分：浸漬法、液體比重瓶法和滴定法（ISO 1183-1:2004,IDT）
        GB/T 1034—2008 塑料吸水性的測定（ISO 62：2008，IDT）
        GB/T 1408.1—2006 絕緣材料電氣強度試驗方法第1部分：工頻下試驗（IEC 60243-1: 1988,
IDT）
        GB/T 1448—2005 纖維增強塑料壓縮性能試驗方法
        GB/T 2404—2008 塑料燃燒性能的測定水平法和垂直法（IEC 60695-11-10: 1999,IDT）
        GB/T 2572—2005 纖維增強塑料平均線膨脹系數試驗方法
        GB/T 3854—2005 增強塑料巴柯爾硬度試驗方法（ASTM D 2583: 1995,MOD）
        GB/T 10064—2006 測量固體絕緣材料絕緣電阻的試驗方法[IEC 60167: 1964(1996), IDT]
        GB/T 13096—2008 拉擠玻璃纖維增強塑料桿力學性試驗方法（ASTM D 3916: 2003, MOD）

3  術語和定義
        下列定語和定義適用于本標準。
3.1
        擠拉型材 pultruded profiles
        將浸漬樹脂膠液的連續玻璃纖維束、帶或布等，在牽引力的作用下，通過擠壓模具成型、固化，連續不斷地生產長度不限的型材。如棒、管、實體型材（工字型、槽形、方形型材）等。
3.2
        合成絕緣子 composite insulator
        合成絕緣子通常由玻璃纖維環氧樹脂引拔棒、硅橡膠傘裙、金具三部分組成。
3.3
        芯棒 core
        芯棒是復合絕緣子的內絕緣件，它承擔機械負荷，一般由玻璃纖維增強樹脂棒制成。

4  要求
4.1 外觀
        擠拉型材表面光滑，無氣泡、皺紋、裂紋及跳紗，并適當避免其他缺陷，例如：擦傷、壓痕、污點，允許有少量色斑。

4.2 尺寸主要由供需雙方協商產品尺寸要求。

4.3 性能要求性能要求見表1。

表一性能要求

序號	性能	單位	要求
1	密度	g/cm³	1.8~2.1
2	吸水率	%	≤0.5
3	巴氏硬度	---	≥50
4	拉伸強度（平行纖維方向）	Mpa	≥100
5	拉伸模量（平行纖維方向）	Mpa	≥1.0×10⁴
6	彎曲強度（垂直纖維方向）	Mpa	≥150
7	彎曲模量（垂直纖維方向）	Mpa	≥0.6×10⁴
8	壓縮強度軸向徑向	Mpa	≥250 ≥150
9	剪切強度	Mpa	≥70
10	絕緣電阻	Ω	≥1.0×10¹²
11	平行層向擊穿電壓空氣中沸水煮1h后	kV	≥45 ≥25
12	燃燒性	級	FV0
13	線膨脹系數	1/℃×10⁶	20~80
14	水擴散試驗	---	表面無閃絡，泄漏電流≤1mA
15	滲透性試驗	S	≥15min
注：用戶如有特殊要求，可另行商定

5 檢測方法

5.1 外觀
用肉眼觀察。

5.2 密度按GB/T 1033.1--2008 中的方法A進行。
5.3 吸水率按GB/T 1034—2008 中的方法1進行。
5.4 巴氏硬度按GB/T 3854 進行。
5.5 拉伸強度及拉伸模。按GB/T 13096 進行。
5.6 彎曲強度與彎曲模量。按GB/T 13096 進行。
5.7 壓縮強度按GB/T 1448 進行。

5.8 剪切強度

按GB/T 13096 進行。

5.9 絕緣電阻

按GB/T 10064 進行。

5.10 平行層向擊穿電壓

按GB/T 1408.1進行，試樣為25mm長圓棒。

5.11 燃燒性

按GB/T 2408 進行。

5.12 線性膨脹系數

按GB/T 2572 進行。

5.13 滲透試驗

5.13.1 試樣
取纖維方向長度為10mm±0.5mm的試樣10只，斷面用180目細砂布打光，兩斷面應清潔且平行。

5.13.2 試驗程序

試驗時，將試樣沿纖維束的軸向放入玻璃容器內，容器底部放有一層相同直徑的鋼球或玻璃球（球直徑為1mm~2mm）和染料為1%（質量分數）的品紅醇溶液（1g的品紅溶入100g的乙醇中），共液面應比球的頂部高出2mm~3mm，因毛細管作用，染料從芯棒地面吸到上端面上，測量染料貫通試樣的時間。

5.13.3 試驗的判定

染料滲透整個試樣所用的時間應大于15min，否則試驗不合格。

5.14 水擴散試驗

5.14.1 試樣

取纖維方向長度為30mm±0.5mm的試樣10只，斷面用180目細雨砂布打光，兩斷面應清潔且平行。

5.14.2 試驗程序

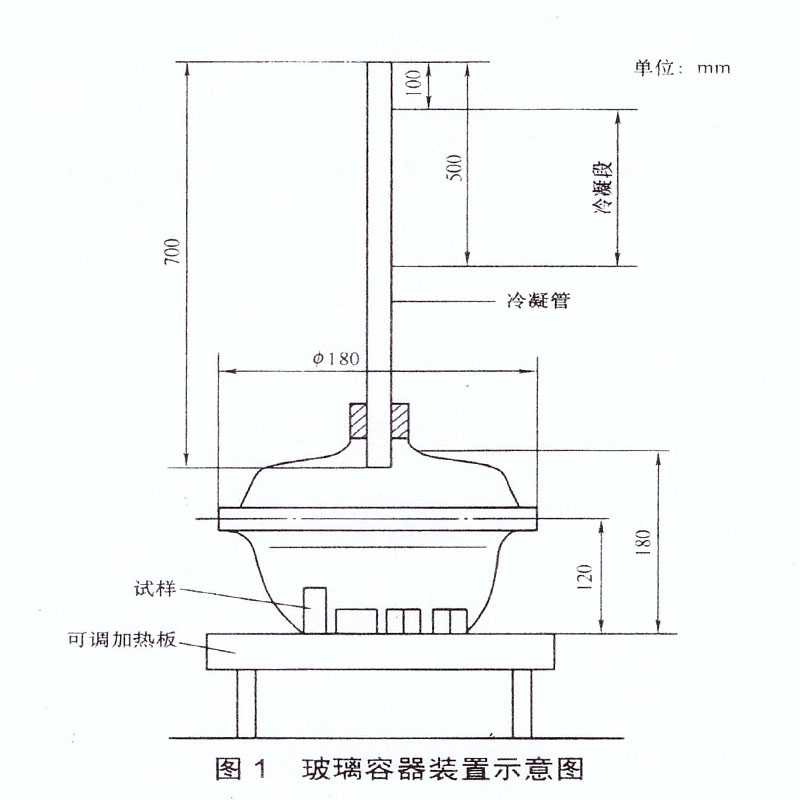

試驗前，試樣的表面用異丙醇和濾紙擦洗干凈，然后將試樣置于裝有去離子水的玻璃容器內（去離子水中含有0.1%（質量分數）的NaCl），加熱使溶液沸騰持續100h±0.5h（玻璃容器的裝置示意圖見圖1），時間到后，從玻璃容器中取出試樣，并置于盛有自來水的玻璃容器中，在室溫下放置15min，試樣自玻璃容器內取出后3h之內進行耐壓試驗。

5.14.3 耐壓試驗

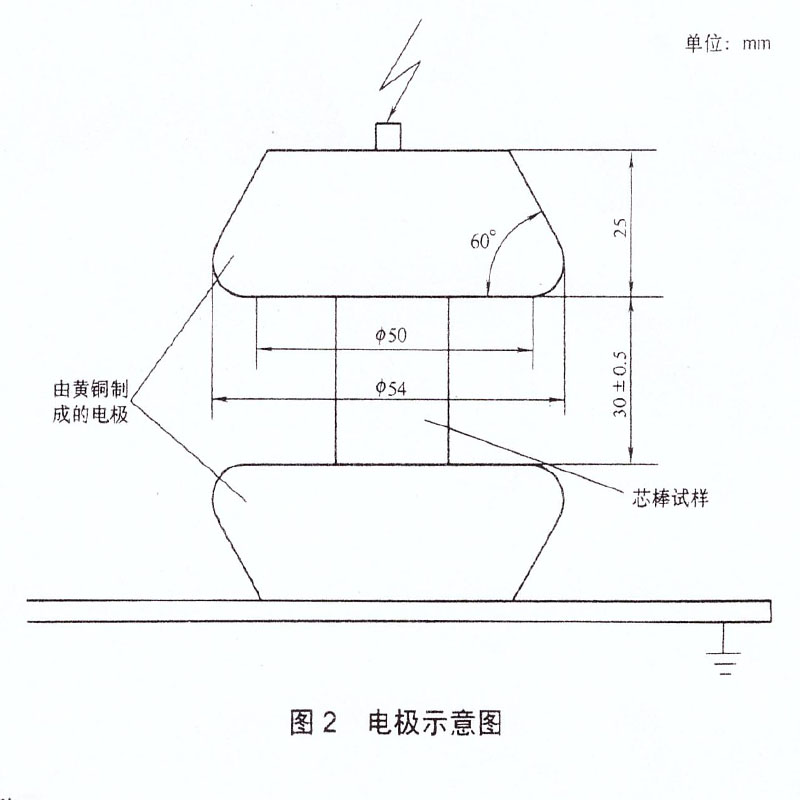

將從玻璃容器中取出的試樣用濾紙將其表面擦干，然后，按圖2所示，將試驗置于兩電極間，以1kV/s速率升到12kV，在此電壓下保持1min。
試驗期間不應出現擊穿或閃絡，整個試驗期間試樣的泄漏電流不應超過1mA（有效值），否者試驗不合格。

6 檢驗規則

出廠檢驗項目為表1中的第1頁、第2項、3項、第4項、第11項性能，型式檢測項目為第4 章要求的所有項目。

7 標志、包裝、運輸和貯存

7.1 在擠拉型材的包裝物上必須做出如下標識：
        a）產品標準編號；
        b）產品型號名稱、規格；
        c）生產日期；
        d）制造商名稱；
        e）重量或面積。
7.2 運輸時應避免磕碰、重壓及受油污染，并應標有防潮、防雨標志。
7.3 產品應存放于潔凈、干燥的地方。
